Переносной высокоточный спектрорадиометр ПВС-02 предназначен для высокоточной передачи единиц СПЭЯ от комплекса для калибровки спектрометрической аппаратуры «Камелия–М» калибровочной лаборатории НИИПФП БГУ, аккредитованной в Госстандарте РБ, к комплексам фотометрической калибровки съемочных систем в диапазоне 0,4–2,5 мкм. ПВС–02 может быть использован для регистрации спектров излучения, отражения и поглощения различных обектов.
Спектрометр состоит из:
- полихроматора видимого диапазона (ПВД);
- полихроматора инфракрасного диапазона (ПИК);
- двух проекционных объективов;
- микро-ЭВМ;
- блока питания (БП);
- управляющей персональной ЭВМ (ПЭВМ);
- специального программного обеспечения (СПО);
- комплекта эксплуатационной документации.

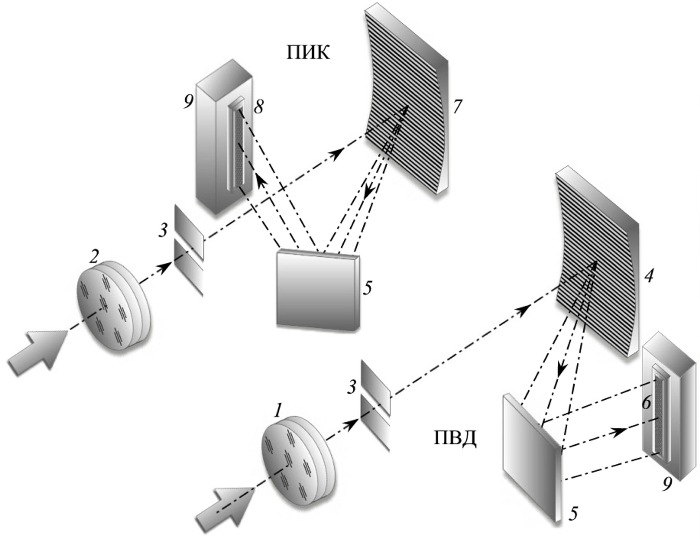

Оптико-кинематическая схема
- 1 - проекционный объектив ПВД;
- 2 - проекционный объектив ПИК;
- 3 - узлы входных щелей полихроматоров;
- 4 - решетка дифракционная ПВД;
- 5 - поворотные зеркала;
- 6 - приемник излучения ПВД;
- 7 - решетка дифракционная ПИК;
- 8 - приемник излучения ПИК;
- 9 - система охлаждения приемников ПВД и ПИК
Краткие технические характеристики
| Рабочий спектральный диапазон | 0,4÷2,5 мкм |
|---|---|
| Спектральное разрешение в диапазоне: | |
| 0,4-1,0 мкм | не хуже 3 нм |
| 1,0-2,5 мкм | не хуже 15 нм |
| Возможность измерения абсолютных значений СПЭЯ при динамическом диапазоне измеряемых данных |
не менее 16 бит |
| Электропитание от сети постоянного тока | 230±23 В |
| Потребляемая мощность | не более 30 Вт |
| Масса | 9,8 кг |
| Габариты (без объективов) | 328×176×324 мм³ |
