Диффузный излучатель сплошного спектра для проведения фотометрических измерений «Сфера-12» предназначен для создания потока не разложенного в спектр излучения и представляет собой фотометрический шар диаметром 600 мм с выходным отверстием диаметром 240 мм. Используется в составе фотометрических комплексов и систем для проведения фотометрических измерений различной спектрометрической и видеоспектральной аппаратуры, а также источников и приемников излучения в спектральном диапазоне от 350 до 2500 нм.
"Сфера-12" включает следующие компоненты:
- фотометрическая сфера,
- осветитель,
- радиатор водяного охлаждения,
- юстировочное устройство,
- два блока автоматических выключателей,
- два кронштейна, предназначенные для крепления специальных устройств,
- съемная защитная крышка для выходного отверстия диффузного излучателя,
- блоки питания,
- съемная пластина для крепления фотоприемных устройств.
Технические характеристики.
| Рабочий спектральный диапазон | 350 - 1050 нм |
|---|---|
| Внутренний диаметр сферы | 600 мм |
| Диаметр выходного отверстия | 240 мм |
| Тип ламп осветителей | КГМ24 100 |
| Количество ламп осветителя | 12 шт |
| Средняя продолжительность горения осветителей | 2000 ч |
| Потребляемая мощность | не более 1,2 кВт |
| Напряжение питания осветителей сферы | 24 В |
| Давление воды в системе охлаждения | не менее 0,1 атм |
| Тип соединительных проводов | ПВ3-4 |
Конструктивно состоит из двух полусфер (отражателей). Полусферы изготовлены из алюминиевого листа марки АМЦ М. Внутренняя поверхность полусфер покрыта специальным составом, обладающим высокой отражательной способностью (не менее 85%) в видимом, ближнем и среднем ИК диапазонах спектра. Основным компонентом покрывающего состава является сернокислый барий (ВаSO4), который по сравнению с другими составами обладает более стабильным коэффициентом диффузного отражения в рабочем диапазоне спектра и высокой стабильностью своих характеристик во времени, а так же при воздействии влажности, температуры и других внешних условий. Для получения высокого коэффициента диффузного отражения использованы специальные наполнители и специальная технология многослойного покрытия (25 слоев) с продолжительной сушкой при температуре от 20 до 25°С. Выходное отверстие «Сферы 12» закрывается съемной заглушкой (защитной крышкой).

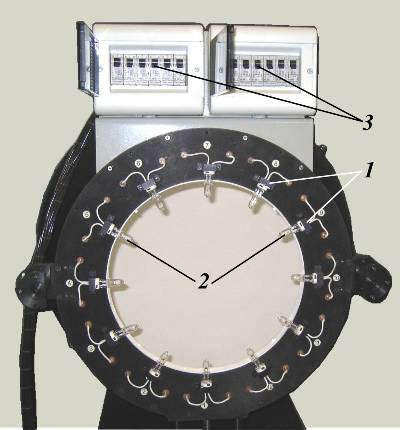

Размещен на фланце передней полусферы, изготовленном в виде диска, и содержит 12 отдельных узлов, состоящих из специального патрона с галогенной лампой типа KГM24 I00 2, каждый из которых имеет соответствующий выключатель. Изменением количества включенных ламп можно менять освещенность внутренней поверхности сферы без изменения спектрального состава ее излучения. Таким образом, обеспечивается динамический диапазон спектральных яркостей сплошного спектра. Осветитель закрыт кожухом радиатором, охлаждаемым водой. Одной стороной радиатор обращен внутрь фотометрической сферы и закреплен на кронштейне специальной формы. Радиатор снабжен двумя стандартными штуцерами для подачи и слива воды.
Сфера с помощью юстировочного устройства (по высоте) устанавливается на основании размером 500 × 400 × 10 мм, имеющем четыре крепежных отверстия. Ось светового потока диффузного излучателя располагается на высоте 355 ± 20 мм от посадочной плоскости.
Стабильные выходные характеристики диффузного излучателя обеспечивает специальная схема подключения электроизмерительных приборов.
Галогенные лампы осветителя «Сферы 12» подключаются к источникам питания со следующими характеристиками:
| нестабильность выходного тока и напряжения | не более 0,1% |
|---|---|
| пульсации тока | не более 0,15% |
| дискретность установки тока | не более 10 мА |
| время выхода на рабочий режим | не менее 30 мин |

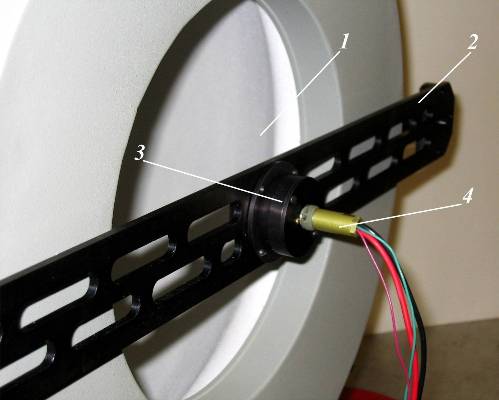

Съемная пластина для крепления фотоприемных устройств
Позволяет однозначно устанавливать и фиксировать в центре выходного отверстия «Сферы 12» фотоприемные устройства для фотодиодов ФД-24К и ФД315 с интерференционным светофильтром. Предусмотрена возможность съема светофильтра.- Вместо фотоприемного устройства возможно устанавливать юстировочное зеркало диаметром 25 мм, плоскость которого параллельна плоскости выходного отверстия «Сферы 12» с погрешностью не более ± 2 угл. мин.
- Также в центре выходного отверстия можно установить нитяное перекрестие, совпадающее с горизонтальной оптической осью сферического излучателя.
