Фотограмметрическая калибровка

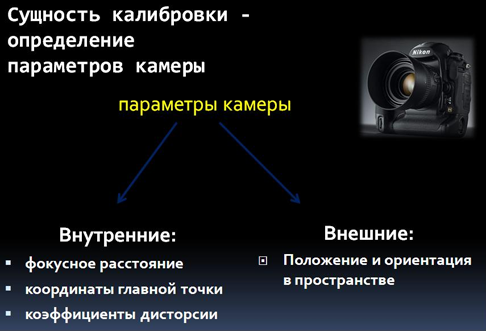

Работы по геометрической калибровке съемочных фотосистем с матричными приемниками излучения ведутся на специально созданном стенде, включающем в себя большое количество (более 4000) опорных калибровочных точек (углы квадратов) с известными координатами. Размеры стенда - 1,5 х 2,0 х 3,6 м. Разработана меодика геометрических калибровок цифровых крупноформатных аэрофотокамер и космических съемочных систем, с помощью которой возможно определение основных параметров фотокамер - фокусного расстояния, координат главной точки, коэффициентов дисторсии, углов полей зрения, углового и пространственного разрешения и частотно-контрастной характеристики фотокамеры.

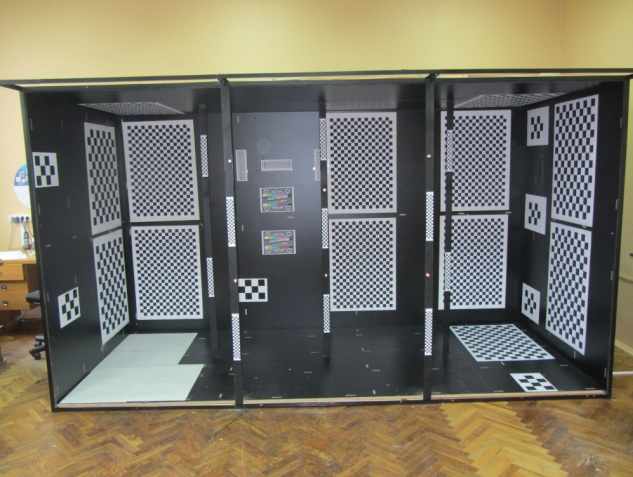

 Калибровочная трехмерная камера

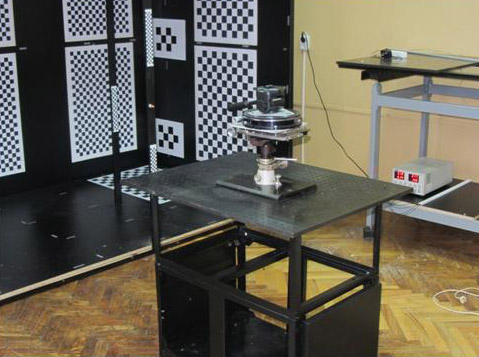

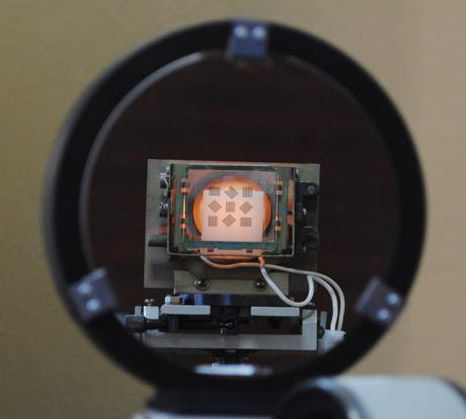

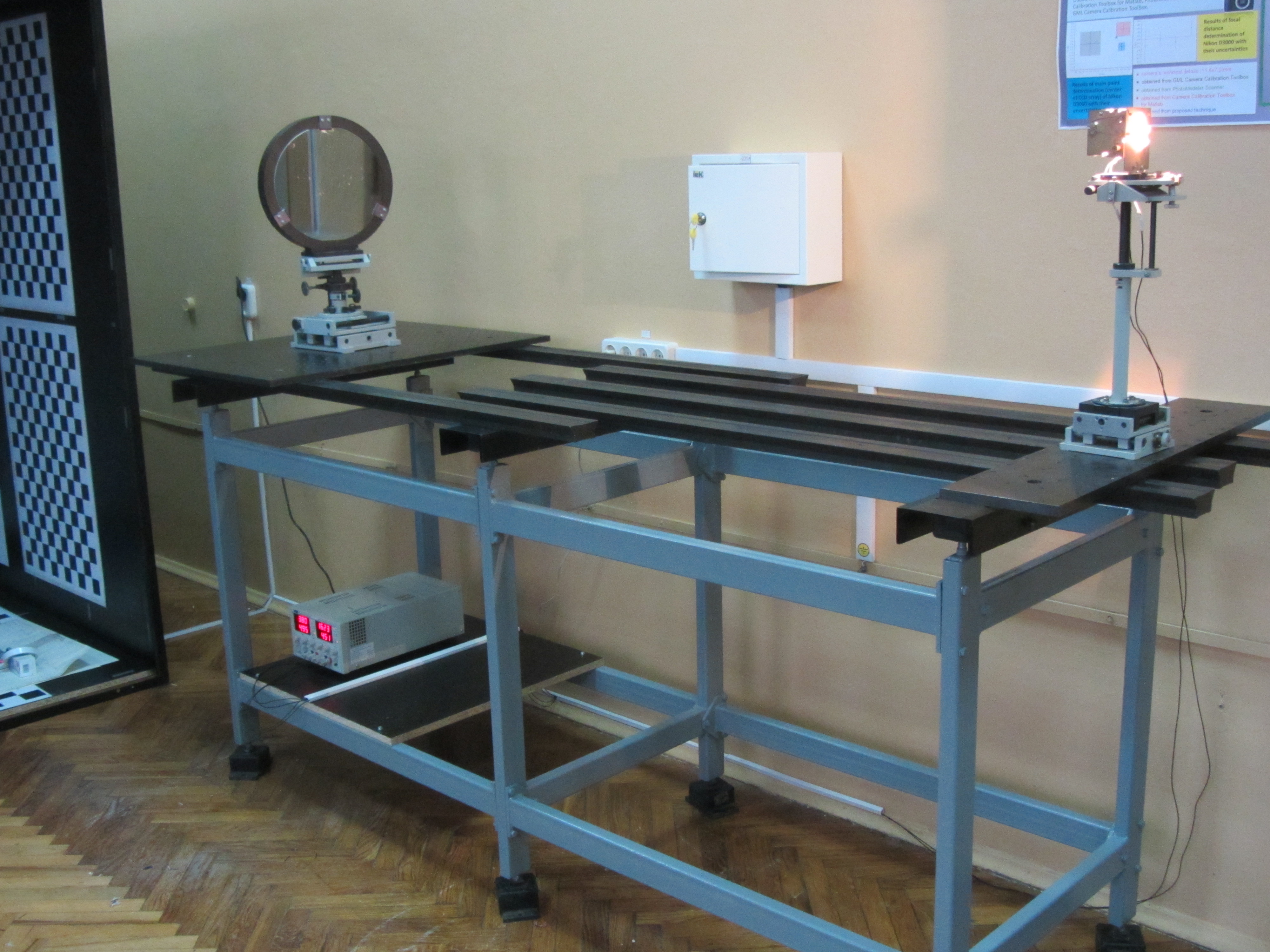

 Определение углового разрешения фотокамеры Nikon d3000, f=55 мм. Разрешение составляет 1,7*10-5 рад.     Подвижная установочная платформа комплекса с поворотным столиком для установки и фиксации калибруемых камер.     Оптический коллиматор комплекса

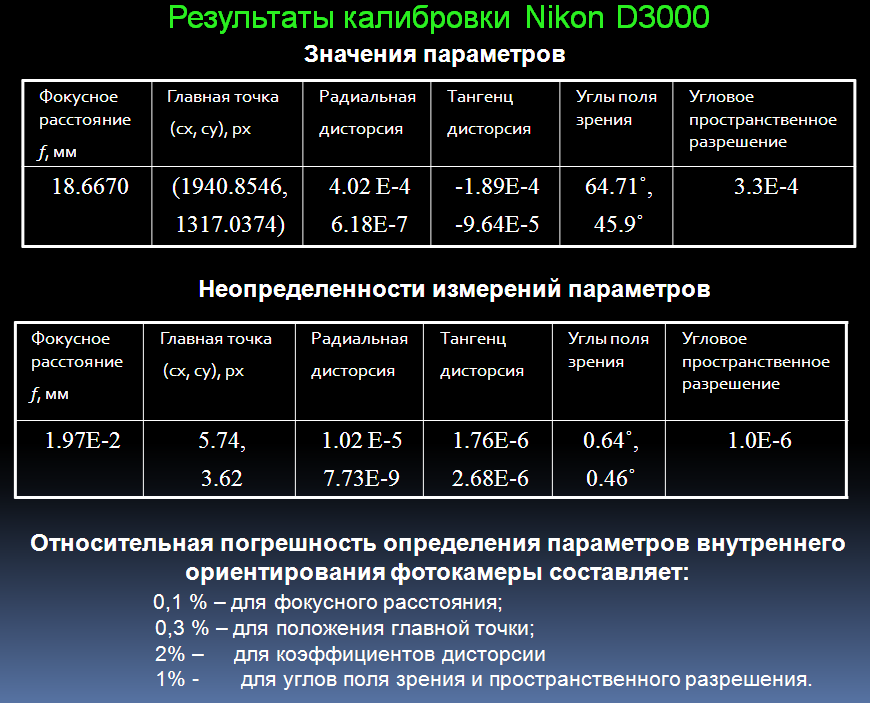

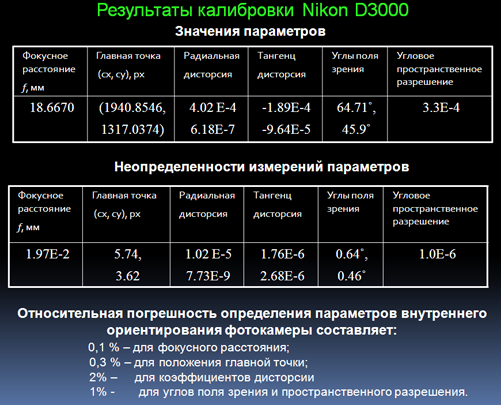

Ниже приведен пример калибровки фотоаппарата Nikon d3000 со следующими паспортными характеристиками: фокусное расстояние объектива f=18 mm, координаты главной точки (1936, 1296) px.
