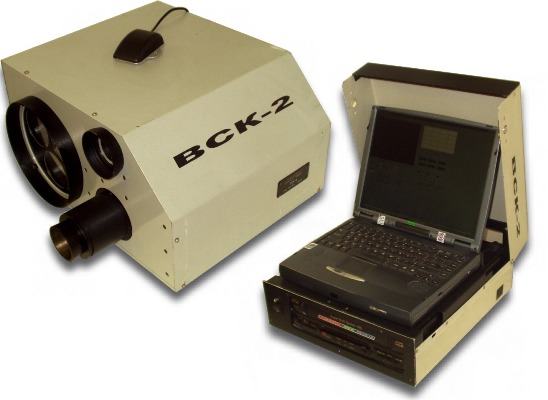

Авиационный аппаратно-программный видеоспектральный комплекс ВСК-2 разработан в НИИПФП БГУ по заказу Министерства лесного хозяйства Республики Беларусь и предназначен для дистанционного контроля за состоянием лесных насаждений с борта авиационных носителей. Видеоспектральный комплекс осуществляет регистрацию, обработку и представление пространственной и спектрополяризационной информации в виде телевизионных, спектрозональных и спектрополяризационных изображений контролируемого участка территории, а также в виде спектров высокого разрешения объектов, которые повышают информативность получаемых данных.
Комплекс состоит из блока оптических модулей и бортового управляющего вычислительного комплекса.
В состав блока оптических модулей входят:
- блок спектрозонально-поляризационной съемки;
- спектрорадиометр МС 09;
- цветная обзорная видеокамера (ТВ камера).
Комплекс ВСК-2 снабжен блоком точного географического позиционирования (GPS).
Технические характеристики ВСК-2
| Бортовой управляющий вычислительный комплекс | |
|---|---|
| Компьютер | Notebook PC F7400 Процессор Pentium 2MMX; 233 MHz |
| Оперативная память (RAM) | 64 Мбайт |
| Емкость накопителя на жестких дисках (HDD) |
10 Гбайт |
| Накопитель компакт-дисков (CD-ROM) | 24× |
| Плата оцифровки видеоизображений | Cap View |
| Размер кадра (разрешение) | до 640×480 пикселей |
| Частота оцифровки | до 30 кадров в с |
| Общий вес | 15,5 кг |
| Блок оптических модулей | |
| Размеры | 460×250×485 мм |
| Общий вес | 24,5 кг |
| Обзорная ТВ-камера | |
| Тип ПЗС видеокамеры цветного изображения | Sony OS 75D |
| Размер кадра | 752×582 |
| Мгновенное поле зрения | 3° |
| Поле зрения кадра изображения | 39°×31° |
| Разрешение | 500 ТВ линий |
| Минимальная освещенность | 1,5 Люкс F/1,2 |
| Вес | 0,45 кг |
| Блок спектрально-поляризационной съемки | |
| Спектральный диапазон | 400―1100 нм |
| Число сменных интерференционных фильтров | до 12 |
| Используемые фильтры: центральная длина волны/полуширина |
490 нм/85 нм; 560/60; 655/57; 720/20; 820/44; 860 нм/63 нм |
| Размер кадра | 795×596 пикселей |
| Размер кадра после оцифровки на борту носителя | 352×288 пикселей |
| Мгновенное поле зрения (пикселя) | 6° |
| Поле зрения кадра изображения | 34°×28° |
| Минимальное время между изображениями | 2 с |
| Тип ПЗС матрицы видеокамеры ч/б изображения | Sony ICX039BLA |
| Вес | 6,3 кг |
| Потребляемая мощность | 30 Вт |
| Спектрометр MС-09 | |
| Спектральный диапазон | 350-1100 нм |
| Число спектральных каналов |
1024 |
| Спектральное разрешение |
2 нм |
| Время записи спектра (экспозиция) |
10―500 мс |
| Поле зрения |
9° |
| Интервал между спектрами |
2―3 с |
| Количество спектров на одно спектрозональное изображение | 4―6 |
| Фильтр линейной поляризации | имеется |
| Вес | 4,5 кг |
| Потребляемая мощность | 20 Вт |
| Система точного геопозиционирования (GPS) | |
| Тип GPS | GARMIN GPS 35LPH |
| Максимальное количество спутников | 12 |
| Интервал обновления навигационных данных | 1 с |
| Погрешность определения координат | 15 м |
| Погрешность определения скорости носителя | 0,2 м/с |
| Вес | 0,125 г |
