Спектрорадиометр ПСР-02 предназначен для проведения измерения в лабораторных и полевых условиях спектральной плотности энергетической яркости (СПЭЯ, Вт/(см²·мкм·ср)), а также поляризационных характеристик отраженного растительными элементами или другими объектами излучения в диапазоне длин волн от 0,35 до 2,5 мкм.
Спектрорадиометр состоит из:
- спектрометрического модуля;
- управляющей портативной ЭВМ;
- комплекта специальных насадок;
- комплекта кабелей;
- специального программного обеспечения.
Спектрометрический модуль предназначен для регистрации спектров в диапазоне длин волн от 0,35 до 2,5 мкм и состоит из:
- полихроматора видимого диапазона (ПВД);
- полихроматора инфракрасного диапазона (ПИК);
- проекционного объектива;
- спектроделителя (СД);
- поворотного зеркала;
- микро-ЭВМ.
Управляющая портативная ЭВМ предназначена для:
- управления работой всех составных частей ПСР-02;
- выдачи команд микро-ЭВМ спектрометрического модуля;
- приема от микро-ЭВМ МС спектрометрических данных для их накопления и последующей обработки.
В состав комплекта специальных насадок входят:

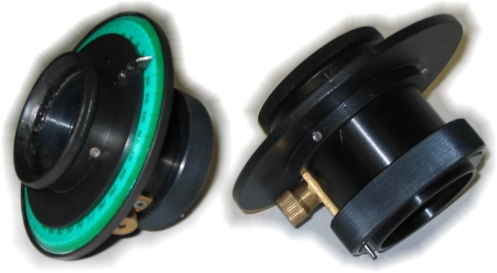

- насадка поляризационная, которая предназначена для определения степени и азимута поляризации излучения;

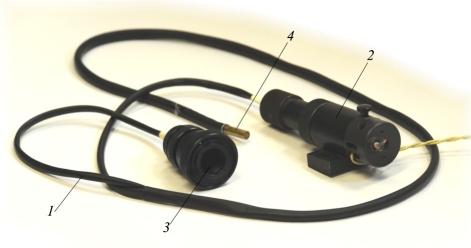

- насадка световодная, которая используется вместо проекционного объектива и предназначена для измерения коэффициентов спектральной яркости с искусственным источником освещения.
Программа управления ПСР-02 позволяет устанавливать различные режимы работы спектрорадиометра, вводить и сохранять служебную и регистрируемую информацию.
Комплект кабелей предназначен для подключения ПСР-02 к источникам питания и электрического соединения между спектрометрическим модулем и ЭВМ.

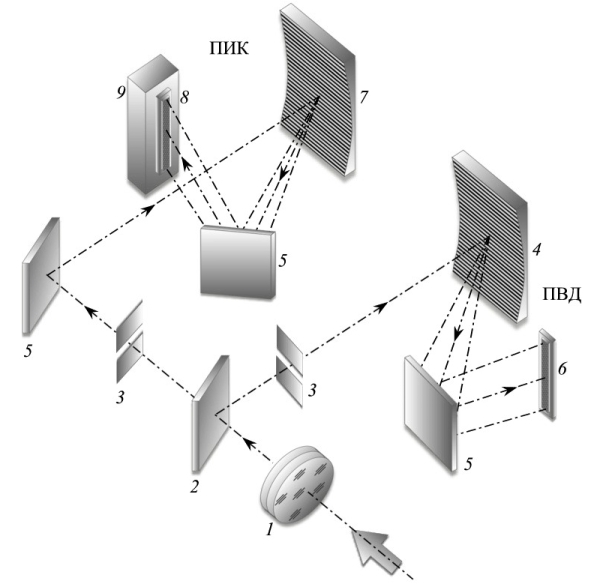

Оптико-кинематическая схема
- 1 - проекционный объектив;
- 2 - спектроделитель;
- 3 - входные щели полихроматоров;
- 4 - решетка дифракционная ПВД;
- 5 - поворотные зеркала;
- 6 - приемник излучения ПВД;
- 7 - решетка дифракционная ПИК;
- 8 - приемник излучения ПИК;
- 9 - система охлаждения приемника ПИК
Краткие технические характеристики
| Рабочий спектральный диапазон | |
|---|---|
| видимого диапазона длин волн, мкм | 0,35 - 1,05 |
| ИК диапазона длин волн, мкм | 1,05 - 2,5 |
| Пороговая чувствительность: | |
| видимого диапазона (λ=0,61 мкм), Вт/(см²·мкм·ср) | 4,8·10-5 |
| ИК диапазона (λ=2,0 мкм), Вт/(см²·мкм·ср) | 3,98·10-5 |
| Динамический диапазон по СПЭЯ: | |
| видимого диапазона (λ=0,61 мкм, tэксп=0,1 с), дБ | 23,73 |
| ИК диапазона (λ=2,0 мкм, tэксп=0,256 с), дБ | 22,72 |
| Спектральное разрешение: | |
| видимого диапазона, нм | 2 |
| ИК диапазона, нм | 10 |
| Время экспозиции: | |
| видимого диапазона, с | 0,012÷5 |
| ИК диапазона, с | 0,002÷0,512 |
| Насадка поляризующая: | |
| угол поворота поляроида НП, градусов | 360 |
| точность установки угла поворота поляроида НП, градусов | ±1,5 |
| Электропитание: | |
| при постоянном токе, В | 12 |
| при переменном токе, В | от 187 до 242 |
| потребляемая мощность, Вт | 25,2 |
| Массогабаритные характеристики: | |
| масса, кг | 9,8 |
| габариты (без объективов и насадок), мм | 390x314x176 |
